Đồng hồ so: Cách đọc, sử dụng & lưu ý quan trọng cho người mới

Đồng hồ so là dụng cụ đo lường được ứng dụng phổ biến ngày nay nhờ độ chính xác cực cao, sai số thậm chí có thể giảm xuống 0,001mm. Đây là loại đồng hồ gì? Cách sử dụng thế nào? Cách đọc kết quả ra sao?

Đồng hồ so là gì? Những đặc điểm cơ bản

Đồng hồ so có tên tiếng Anh là Indicator hoặc Round Type Dial Gauge. Đây là một loại dụng cụ đo dễ nhận biết nhờ mặt đồng hồ tích hợp bên trên. Người ta thường gắn nó đầu đo của giá đỡ hoặc thước đo cao nhằm đo độ thẳng, độ phẳng, độ đảo hướng kính mặt trong, độ song song giữa rãnh, khe….

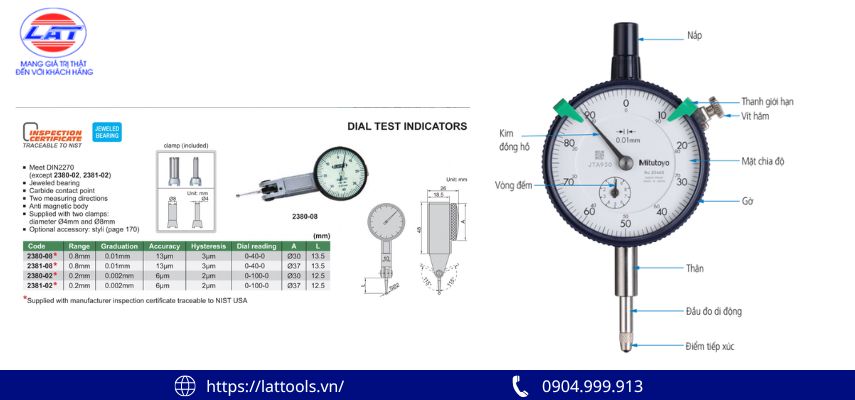

Ngoài ra, người ta còn ứng dụng loại đồng hồ này để đo độ côn, đo độ vuông góc, đo độ lệch của sản phẩm/ công trình/ khuôn mẫu. Cấu tạo của đồng hồ so bao gồm các phần:

• Trục đo không có độ dài cố định mà tùy thuộc vào từng model sao cho có thể chuyển động tịnh tiến theo chiều dọc khi đầu đo di chuyển trên bề mặt của chi tiết.
• Đầu đo là bộ phận tiếp xúc trực tiếp với chi tiết, thường sản xuất bằng thép không gỉ, hợp kim cứng hoặc ruby.
• Mặt đồng hồ hay mặt số có vạch chia độ dùng để đọc kết quả. Bên trên có kim chỉ thị, kim chỉ số vòng, vạch giới hạn, vòng vạch chia, nắp chụp bao bên ngoài là vỏ đồng hồ.
• Ống lót bảo vệ một phần trục đo và dùng để dẫn hướng.
• Cơ cấu chuyển động gồm các chi tiết để trục đo có thể di chuyển và hiển thị kết quả trên mặt đồng hồ.

Cách sử dụng đồng hồ so và đọc kết quả

Đồng hồ so: Cách đọc, sử dụng & lưu ý

Nguyên lý hoạt động của đồng hồ so quyết định cách sử dụng. Theo đó, khi đầu đo dịch chuyển tới bề mặt chi tiết cần đo, hệ thống bánh răng sẽ thúc đẩy để kim đồng hồ quay. Một vòng quay đầy đủ của kim chính (kim chỉ thị) tương ứng với một khoảng cách nhất định tùy vào giá trị đo hiển thị của từng model. Kết quả sẽ hiển thị trên mặt đồng hồ.

Căn cứ vào đó, người ta sử dụng theo các bước cơ bản sau:

• Xác định vị trí cần đo lường. Lưu ý, đồng hồ so, vật cần đo chuẩn bị trước, lau bớt bụi bẩn bên trên để tránh sai số.
• Chỉnh đồng hồ về trạng thái chuẩn.
• Gắn đồng hồ và vật cần đo lên giá đỡ để cố định rồi tiến hành điều chỉnh vòng hiển thị thang đo về vị trí 0.
• Điều chỉnh vật cần đo sao cho tiếp xúc với đầu đo.
• Quan sát kim vạch chuyển động trên mặt đồng hồ. Thực hiện lại việc điều chỉnh 1-2 lần để thu được kết quả đo chính xác nhất.

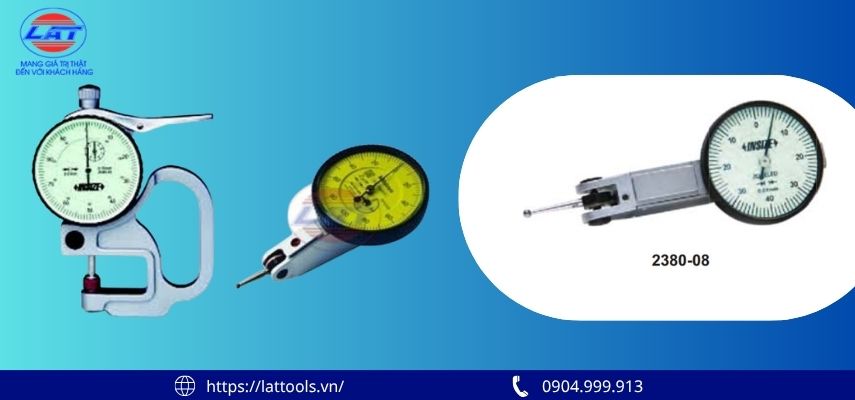

Sau khi đo, việc cuối cùng là đọc kết quả. Cách đọc khác nhau tùy theo loại đồng hồ. Đối với loại cơ bản, đồng hồ so cơ khí, đồng hồ so chân gập và đồng hồ so loại lớn, người dùng sẽ đọc kết quả thông qua thước phụ và thước chính. Thước phụ cho kết quả mm, thước chính cho kết quả phần trăm mm.

Ví dụ thước phụ (kim nhỏ) đọc được phần nguyên là 2, thước chính (kim lớn) cho số 17 thì kết quả đo sẽ là 2.17mm.

Trái lại, phiên bản điện tử sẽ cho kết quả trực tiếp trên màn hình LCD.

Lưu ý khi sử dụng đồng hồ so

Đồng hồ so: Cách đọc, sử dụng & lưu ý

Đồng hồ so cho kết quả chính xác. Tuy nhiên trong quá trình sử dụng, người dùng cần lưu ý vệ sinh sạch sẽ, bảo quản đúng cách để kéo dài tuổi thọ. Đối với đồng hồ phiên bản điện tử, kết quả hiển thị trực tiếp qua màn hình LCD, chỉ cần nhấn nút “Zero”, toàn bộ thao tác sẽ tự thiết lập lại từ đầu để đo lần tiếp theo.

Khi đo, hãy đảm bảo trục đo di chuyển tịnh tiến, tiếp xúc vuông góc bề mặt vật cần đo nhằm tăng độ chính xác của kết quả. Trong quá trình đo, người thực hiện cần thao tác nhẹ nhàng, tránh va đập làm hỏng đồng hồ, không ép que đo quá mức hoặc siết ốc vít quá là khiến trục bị kẹt.
