Cách đọc panme chính xác – Hướng dẫn đọc số đo trên panme đo ngoài

Panme đo ngoài là một trong số rất nhiều loại thước panme cùng với panme đo trong, panme đo độ sâu…. Nó được sử dụng rộng rãi nhờ độ chính xác cao, sai số thấp, dễ sử dụng. Cách dùng loại thước panme này thế nào? Hãy cùng tham khảo qua bài viết nhé!

Ứng dụng của panme đo ngoài trong lĩnh vực cơ khí

Thước panme là dụng cụ cơ khí cầm tay chuyên dùng trong đo đạc chi tiết kích thước nhỏ với độ chính xác cao. Độ chính xác của các loại panme thường đạt 0,01 mm, 0,001 mm, thậm chí cao hơn đối với phiên bản điện tử. Người ta sử dụng panme trong nhiều lĩnh vực từ gia công cơ khí, chế tạo máy, ngành nhôm kính cho đến nghiên cứu kỹ thuật.

Bản thân panme được chia thành nhiều loại tùy theo đặc điểm. Ví dụ như phân loại theo cách hiển thị có panme cơ khí, panme đồng hồ, panme điện tử; phân loại theo bước ren có loại 0,5mm, loại 1mm. Panme đo ngoài cũng là một trong số các loại panme phân loại theo công dụng cùng với panme đo trong, panme đo độ sâu, panme vạn năng.

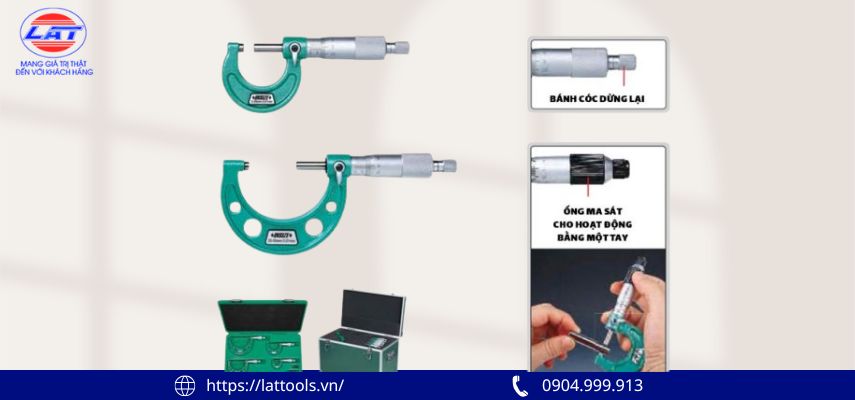

Tên gọi đã thể hiện được chức năng cơ bản của loại panme này. Đúng vậy, nó được dùng để đo đường kính ngoài, chiều dày hoặc kích thước bên ngoài của các chi tiết cơ khí với độ chính xác cao. Về cấu tạo, các loại panme đều có chung những bộ phận chính gồm:

• Khung panme giúp cố định toàn bộ dụng cụ.
• Đe đo là bề mặt đo cố định.
• Trục đo di chuyển để kẹp chi tiết cần đo.
• Ống chuẩn cho phép hiển thị thang chia chính.
• Ống xoay có thể hiển thị thang chia phụ.
• Núm cóc tạo lực đo ổn định, tránh tình trạng siết quá chặt.
• Khóa hãm giữ nguyên vị trí sau khi thao tác để đọc kết quả đo.

Nguyên lý hoạt động và cách đọc kết quả đo của panme đo ngoài

Panme hoạt động dựa trên nguyên lý chuyển động của vít me với bước ren rất nhỏ. Khi xoay ống xoay, trục đo sẽ di chuyển tịnh tiến theo một khoảng cách chính xác. Nhờ đó, panme có thể đo được kích thước cực nhỏ với độ chính xác cao hơn so với các dụng cụ đo thông thường.

Cách đọc panme chính xác phụ thuộc vào loại thước. Thước panme điện tử hiển thị trực tiếp kết quả trên màn hình mà không cần đọc. Panme đồng hồ cho phép xem đồng hồ để đọc kết quả. Trong khi đó, panme cơ khí yêu cầu kết hợp số đo giữa thang chính và thang phụ để cho ra kết quả cuối cùng. Để đọc kết quả, người dùng cần tiến hành theo các bước:

Bước 1: Đọc số trên thang chính

• Quan sát thang chia trên ống chuẩn.
• Mỗi vạch lớn tương ứng 1 mm.
• Mỗi vạch nhỏ phía dưới tương ứng 0,5 mm.
• Ghi lại giá trị cuối cùng còn nhìn thấy trước mép của ống xoay.

Ví dụ: Nhìn thấy vạch 10 mm và thêm vạch 0,4 mm. Vậy giá trị trên thang chính là 10,4 mm.

Bước 2: Đọc số trên thang phụ

Quan sát vạch trên ống xoay sao cho trùng với đường chuẩn trên thân thước. Thông thường ống xoay có 50 vạch, mỗi vạch tương ứng 0,01 mm. Ví dụ: Nếu vạch số 13 trùng với đường chuẩn thì giá trị đọc được là 0,13 mm.

Bước 3: Đọc kết quả đo cuối cùng

Đọc số đo trên panme là việc cộng hai số đo đã đọc trước đó. Tiếp tục ví dụ trước thì ta có kết quả cuối cùng 10,4 + 0,13 = 10,53 mm.

Đây chính là kích thước của chi tiết cần đo.

Lưu ý khi đọc panme đo ngoài

Để đảm bảo kết quả đo chính xác, người dùng cần lưu ý một số điều về cách sử dụng panme như sau:

• Đưa panme về vị trí 0 trước khi sử dụng.
• Vệ sinh sạch bề mặt đo và chi tiết cần đo.
• Không dùng lực tay siết trực tiếp mà nên dùng núm cóc để tạo lực đo đồng đều, tránh biến dạng chi tiết
• Đặt mắt vuông góc với vạch chia để tránh sai số do nhìn nhầm.
• Không đo chi tiết khi còn quá nóng sau gia công vì nhiệt độ có thể làm thay đổi kích thước.
• Bảo quản panme trong hộp chuyên dụng, tránh va đập hoặc môi trường ẩm.
