Cách đọc thước cặp cơ chính xác cho người mới bắt đầu

Thước cặp cơ khí được ứng dụng rộng rãi trong sản xuất, chế tạo máy, sửa chữa kỹ thuật. Thước cặp cho phép đo chiều dài, chiều rộng, đường kính, chiều sâu với độ chính xác cao. Cách sử dụng và đọc kết quả thước cặp cơ như thế nào? Hãy cùng tìm hiểu nhé!

Cấu tạo và đặc điểm của thước cặp cơ khí

Thước cặp hay thước kẹp là một trong số nhiều dụng cụ đo đạc cơ khí có độ chính xác cao. Nó được dùng để đo kích thước trong, kích thước ngoài, độ sâu của vật thể. Thước đo cơ khí chính xác là nhờ sự kết hợp hoàn hảo giữa mỏ đo trong và mỏ đo ngoài. Độ chính xác của thước cặp cơ phổ biến trong khoảng 0,02 đến 0,05 mm.

Phiên bản thước cặp điện tử thậm chí còn có thể đạt được độ chính xác lên đến 0,01 mm. Trước khi tìm hiểu cách sử dụng thước cặp, người dùng cần nắm rõ cấu tạo để dễ dàng thao tác. Cấu tạo của thước cặp gồm có:

• Mỏ đo ngoài đo đạc kích thước bên ngoài vật thể như chiều rộng, chiều dài hoặc đường kính bên ngoài.
• Mỏ đo trong đo đạc kích thước trong vật thể như khoảng cách rãnh hoặc đường kính lỗ.
• Thanh đo sâu có nhiệm vụ đo độ sâu của lỗ hoặc bậc.
• Thân thước chính có kèm vạch chia rõ ràng khắc theo đơn vị mm thể hiện phần nguyên của kết quả đo.
• Du xích là bộ phận cho phép đọc phần lẻ trong kết quả đo. Độ chia cụ thể của du xích tùy thuộc vào độ chính xác của từng thước.
• Vít hãm cố định phần trượt khi mỏ đo xác định được vị trí đo.

Cách thao tác và đọc kết quả đo của thước cặp cơ khí

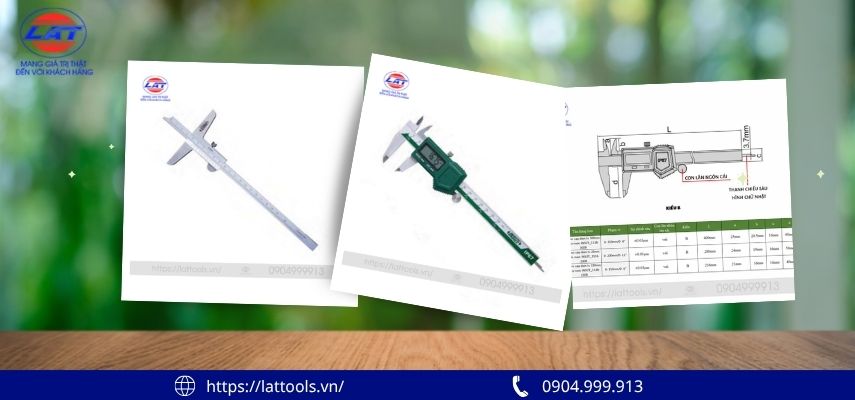

Thước cặp trên thị trường hiện nay có nhiều loại khác nhau như thước kẹp 150mm, thước kẹp 200mm… Người dùng cần xác định khoảng đo để chọn loại thước tương ứng. Đồng thời, để có kết quả chính xác, nên tiến hành vệ sinh sạch sẽ bề mặt vật cần đo và mỏ đo.

Tiếp theo, hãy đóng hai mỏ đo ngoài lại, kiểm tra xem vạch 0 của du xích đã trùng với vạch 0 trên thang chính chưa. Nếu chưa, thước có thể sai số. Sau khi chuẩn bị đầy đủ, người dùng mới tiến hành đo và đọc kết quả theo các bước dưới đây:

Cách thao tác thước cặp cơ khí

Cách sử dụng thước cặp nói chung và thước cặp Mitutoyo phổ biến trên thị trường nói riêng cần tùy thuộc vào vật cần đo. Thao tác khi đo như sau:

• Trường hợp đo kích thước ngoài: Tiến hành mở mỏ đo ngoài phía dưới rồi kẹp vật cần đo sao cho nằm giữa mỏ đo, giữ thước vuông góc và song song bề mặt vật thể, tránh mỏ đo bị nghiêng.
• Trường hợp đo kích thước trong: Đưa mỏ đo trong tiến vào trong rãnh hoặc lỗ, mở rộng mỏ đo sao cho sát hai thành đối diện vật cần đo.
• Trường hợp đo độ sâu: Đặt phần cuối của thân thước chính đứng vững trên mặt phẳng của vật, trượt thanh đo độ sâu xuống tận cùng đáy lỗ hoặc bậc cần đo.

Sau khi thao tác xong, người thực hiện cần cố định lại bằng cách siết nhẹ vít hãm trên khung trượt. Mục đích là giữ cố định vị trí mỏ đo phục vụ công việc đọc kết quả sau đó.

Cách đọc kết quả đo trên thước cặp cơ khí

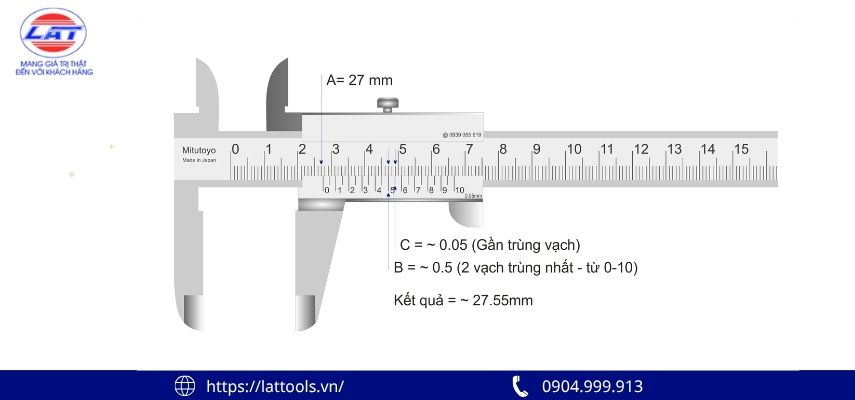

Cách đọc thước cặp khá đơn giản, người dùng chỉ cần kết hợp giữa phần nguyên trên thang chính với phần lẻ ở du xích. Cụ thể như sau:

• Đọc phần nguyên trên thang chính: Giá trị phần nguyên nằm bên trái vạch 0 của du xích. Ví dụ vạch 0 trên du xích nằm sau vạch 15 thì phần nguyên là 15.
• Đọc phần lẻ trên du xích: Quan sát vạch trên du xích, kiểm tra xem vạch nào trùng hoặc gần trùng với vạch trên thang chính, đếm số thứ tự để xác định phần lẻ. Ví dụ như thước đo có độ chia 0,02, vạch chia thứ 6 thì phần lẻ sẽ là 6 x 0,02 = 0,12.
• Cộng kết quả đo được từ phần nguyên và phần lẻ để cho ra số cuối cùng. Ví dụ ở trên, ta có kết quả đo là 15 + 0,12 = 15,12 mm.

Hy vọng bài viết đã giúp Quý vị hiểu rõ cách sử dụng và đọc kết quả bằng thước cặp cơ khí. Quý vị còn thắc mắc có thể liên hệ Công ty TNHH Xuất nhập khẩu và Thương mại L.A.T qua Hotline 0904.999.913 để được hỗ trợ kịp thời, dịch vụ chuyên nghiệp, sản phẩm chính hãng nhé!
